Станок для шлифования труб

Станок предназначен для шлифовки и полировки круглых и овальных труб.

Основные преимущества:

Автоматическая обработка прямых заготовок и ручная гнутых.
Режимы работы: ручной и автоматический.
Система автоматической подачи (при её наличии) безопасно и автоматически транспортирует прямые трубы через станцию финишной обработки, обеспечивая стабильно высокое качество полировки труб
Используется планетарная система обработки с регулируемой скоростью, что позволяет получить лучшую равномерную обработку по всей поверхности по сравнению с бесцентровым шлифованием.
Усовершенствованная система открытия абразивных лент позволяет трубке легко входить в зону полировки.
С магнитным выключателем безопасности для открывания-закрывания крышки планетарного диска.
Мягкий контакт с абразивными лентами в планетарной системе обеспечивает очень низкий нагрев поверхности трубки в отличие от других обычных систем.
Простая в эксплуатации машина для полировки труб. Автоматическая подача закреплена на шарнирах и легко снимается для обработки изогнутых труб.
Португальская технология с 1989 года.
Ящик для инструментов с ключами, включая шестигранный.
Педаль Start-E-Stop для запуска и аварийной остановки цикла.
Руководство по эксплуатации и техническому обслуживанию на русском языке.

Планетарная система обработки

Планетарная система состоит из шести направляющих роликов (по 3 с каждой стороны) и двух натянутых лент. Благодаря планетарной системе ленты вращаются вокруг трубы без вращения самого изделия. Также, планетарная система позволяет обработку не до конца круглых труб с возможностью использования овальной поверхности и т.д.

В тот момент, когда труба достигла рабочей зоны, мотор абразивной ленты останавливается, и диаметр круга увеличивается, обеспечивая возможность трубы пройти внутрь. После того, как труба вошла в рабочую зону, мотор абразивных лент начинает работать, уменьшая диаметр, обеспечивая финишную обработку с проходом трубы.

По сравнению с бесцентровым шлифованием и системой с контактным роликом, планетарная система обеспечивает:

Низкий нагрев заготовки;

Снижение вибрации в связи с тем, что труба остается неподвижной;

Более равномерную обработку всей поверхности благодаря планетарной системе;

Более высокую адаптацию в обработке в случае деформации овальности трубы.

Технические характеристики

Диаметр труб для обработки	Ø 5-115 мм
Скорость абразивной ленты	3-22 м/сек
Мощность привода ленты	2,2 кВт
Мощность привода подачи	1,5 кВт
Размер абразивной ленты	2х50 х 940 мм
Подключение к устройству пылеудаления	Ø 80 мм
Скорость подачи трубы (опция)	1-5 м/мин
Общая мощность	5 кВт
Сила тока	11 А
Габаритные размеры станка	700 х 1000 х 1300 мм
Вес станка	300 кг

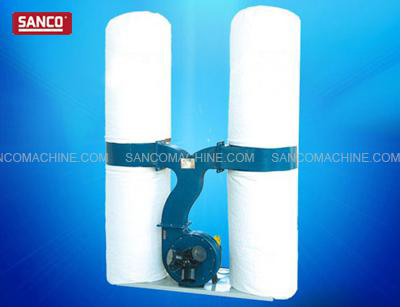

Вытяжное устройство для удаления пыли

Любая обработка, связанная со снятием материала, требует наличия вытяжного устройства для удаления металлической пыли из зоны обработки.

Для нормальной работы станка требуется подключение к системе вытяжки предприятия или подключение стационарного вытяжного устройства пыли для удаления отходов.

Характеристики:

Мощность привода	1,5 кВт
Габаритные размеры	Ø 1150 х 740 х 1130 мм
Производительность	1300 м3/час
Присоединение	Ø 80 х 3 мм
Вес	50 кг
