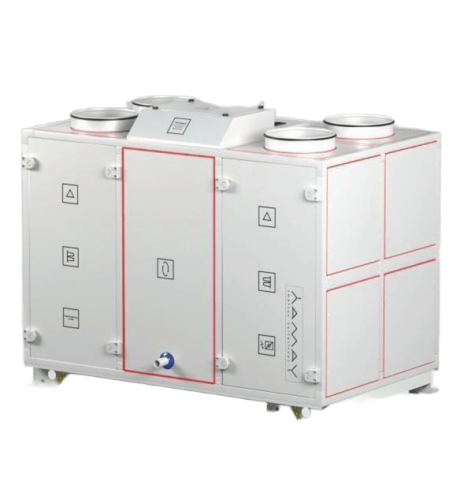

YAMAL-TOP компактная приточно-вытяжная установка

Особенности конструкции

• применение негорючих материалов по СП 13330.2020;
• компактный моноблочный корпус из оцинкованной стали с полимерным покрытием; панели толщиной 50 мм с наполнителем из негорючего базальтового ультратонкого волокна обеспечивают высокий уровень теплошумоизоляции;
• отвечает требованиям пожаробезопасности;
• трехконтурный тип уплотнения панелей обеспечивает надежную герметичность; металлические элементы каркаса обеспечивают надежность и прочность корпуса, защищая его от повреждений;
• исполнение с универсальным (вертикальным и горизонтальным) подключением круглых воздуховодов для быстрой смены ориентации;
• быстрый и легкий доступ к внутренним элементам благодаря применению эргономичной фурнитуры;
• система отвода конденсата.

Функциональные элементы и наполнение

• Вентилятор: энергоэффективные, тихие, регулируемые приточный и вытяжной вентиляторы с электроннокоммутируемыми EC-двигателями;
• Рекуператор: высокоэффективные роторные, противоточные и перекрёстноточные пластинчатые рекуператоры тепла с коэффициентом тепловой эффективности до 90%. Роторные имеют регулируемую скорость вращения ротора. В пластинчатых предусмотрено плавное регулирование уровня утилизации тепла благодаря by-pass и закрывающим заслонкам. Эффективная защита от обмерзания пластин;
• Фильтр: фильтровальные секции, производящие тонкую очистку приточного и отработанного воздуха, обеспечивают гигиеническую чистоту воздуха в соответствии с санитарно-гигиеническими нормами, а так же защищают поверхность пластин рекуператора от пыли и грязи, сохраняя максимальным его тепловой КПД;
• Электронагреватель: для догрева воздуха после рекуператора применяются гладкие ТЭНы из нержавеющей стали, что позволяет в дальнейшем производить санитарную обработку внутренних поверхностей установки.

Встроенная автоматика

Встроенная автоматика полностью готова к работе. Система управления, совмещенная с силовой частью, установлена, расключена, настроена, протестирована. Электродвигатели подключены, датчики частично смонтированы на корпусе установки.

Установлены и расключены:

• датчик-реле перепада давления (загрязнённости) фильтров;

• датчик температуры для защиты рекуператора от обмерзания;

• термостат защиты электрокалорифера от перегрева;

• датчик перепада давления для поддержания постоянного расхода воздуха (опция).

Подключение предусмотрено, монтируются  по месту:

• датчик температуры наружного воздуха;
• датчик температуры приточного воздуха;

• датчик температуры обратного теплоносителя (опция, при наличии водяного догрева);

• термостат защиты водяного нагревателя по воздуху (опция, при наличии водяного догрева).

Предусмотрено:

• подключение насоса (опция, при наличии водяного догрева);

• клапана регулирующего узла (опция, при наличии водяного догрева);

• электроприводов отсечных клапанов (питание 230В с контролем открытия клапана);

• сблокированная работа с ОПС (н.з. контакт при размыкании контакта установка выключается).
