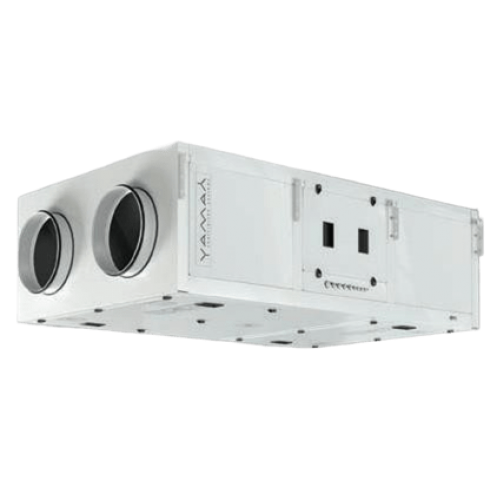

YAMAL-TOP-М компактная подвесная приточно-вытяжная установка

YAMAL-TOP-М – это компактная серийная подвесная приточно-вытяжная установка, имеющая низкий уровень шума, разработанная в сверхкомпактном корпусе для подпотолочного монтажа. Обеспечивает оптимальный микроклимат в межсезонье благодаря электронагревателю и рекуператору.

1	2	3
Представлена в 7-ми типоразмерах	Производительность от 300 до 4 000 м3/ч	Встроенная система автоматики и управления
4	5	6
Высокоэффективные противоточные и перекрёстноточные пластинчатые рекуператоры	Соответствие принципу «включил и работает»	Управление с выносного пульта, со смартфона, по *ModBus RTU RS485, TCP/IP*
7	8	9
Сверхкомпактный корпус, подпотолочный монтаж	Быстрый и лёгкий монтаж	Низкий уровень шума

Особенности конструкции

применение негорючих материалов по СП 60.13330.2020;
сверхкомпактный корпус малой высоты специально разработан для подпотолочного монтажа;
панели толщиной 27 мм с наполнителем из негорючего базальтового ультратонкого волокна обеспечивают высокий уровень теплошумоизоляции;
отвечает требованиям пожаробезопасности;
корпус моноблочный, из оцинкованной стали с полимерным покрытием, выполнен по бескаркасной технологии;
благодаря надежной герметизации стыков достигается высокая герметичность и исключаются протечки через корпус;
быстрый и легкий доступ к внутренним элементам благодаря применению эргономичной фурнитуры;
предустановленные монтажные кронштейны;
правое и левое исполнение;
система отвода конденсата.

Функциональные элементы и наполнение

Вентилятор: энергоэффективные, тихие, регулируемые приточный и вытяжной вентиляторы с электроннокоммутируемыми EC-двигателями;
Рекуператор: высокоэффективные роторные, противоточные и перекрёстноточные пластинчатые рекуператоры тепла с коэффициентом тепловой эффективности до 80%. Предусмотрено плавное регулирование уровня утилизации тепла благодаря системе by-pass и закрывающим заслонкам. Эффективная защита от обмерзания пластин. Под заказ установки комплектуются роторными рекуператорами;
Фильтр: фильтровальные секции, производящие тонкую очистку приточного и отработанного воздуха, обеспечивают гигиеническую чистоту воздуха в соответствии с санитарно-гигиеническими нормами, а так же защищают поверхность пластин рекуператора от пыли и грязи, сохраняя максимальным его тепловой КПД;
Электронагреватель: для догрева воздуха после рекуператора применяются гладкие ТЭНы из нержавеющей стали, что позволяет в дальнейшем производить санитарную обработку внутренних поверхностей установки.

Встроенная автоматика

Встроенная автоматика полностью готова к работе. Система управления, совмещенная с силовой частью, установлена, расключена, настроена, протестирована. Электродвигатели подключены, датчики частично смонтированы на корпусе установки.

Установлены и расключены:

датчик-реле перепада давления (загрязнённости) фильтров;
датчик температуры для защиты рекуператора от обмерзания;
термостат защиты электрокалорифера от перегрева;
датчик перепада давления для поддержания постоянного расхода воздуха (опция).

Подключение предусмотрено, монтируются по месту:

датчик температуры наружного воздуха;
датчик температуры приточного воздуха;
датчик температуры обратного теплоносителя (опция, при наличии водяного догрева);
термостат защиты водяного нагревателя по воздуху (опция, при наличии водяного догрева).

Предусмотрено:

подключение насоса (опция, при наличии водяного догрева);
клапана регулирующего узла (опция, при наличии водяного догрева);
электроприводов отсечных клапанов (питание 230В с контролем открытия клапана);
сблокированная работа с ОПС (н.з. контакт при размыкании контакта установка выключается).

Автоматика осуществляет контроль за работой установки и управление основными параметрами, такими как: температура приточного воздуха, автоматическое поддержание расхода воздуха (опция с применением датчика давления), контроль и защита рекуператора от обмерзания. Так же предусмотрено управление дополнительными модулями (доводчики по теплу и по холоду, влажности, загрязненности и др.).

Контроллеры осуществляют работу установки по заданному графику (время суток, дни недели), отслеживают данные сразу по нескольким каналам и регулируют параметры воздуха на выходе из установки.

Дистанционное управление осуществляется с пульта установки или смартфона с помощью специального приложения, а также возможно управление с верхнего уровня АСУ ТП по Modbus RTU RS485.

Установка при необходимости дополняется опциональными модулями соответствующих размеров и мощностей, такими как заслонка, нагреватель предподогрева и догрева (электрический или водяной), охладитель (водяной или прямого испарения), фильтр тонкой очистки, шумоглушитель и др.

На электрокалорифер-доводчик поставляется отдельный шкаф с системой управления и силовой частью. В установке YAMAL-TOP-M предусмотрен сигнал на включение доводчика для сблокированной работы.
