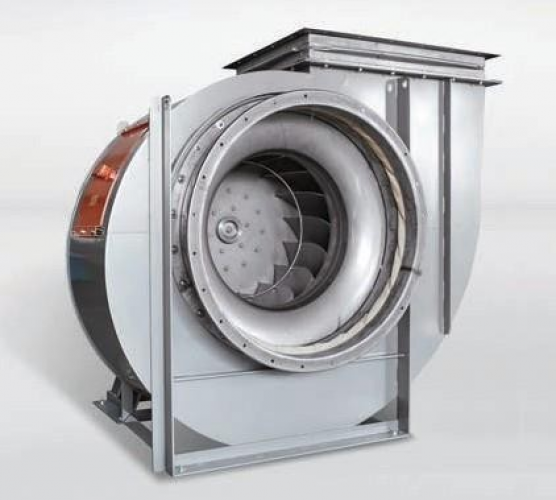

Вентиляторы индустриальные SVR-F-М
|
1 |
2 |
3 |
|
Представлены в 5-ти сериях |
Производительность до 500 000 м3/ч |
Давление до 35 000 Па |
|
4 |
5 |
6 |
|
Наивысший КПД |
Температура до 500°С |
Низкий уровень шума |
|
7 |
8 |
9 |
|
Взрывозащищенное исполнение |
Коррозионностойкое исполнение |
1, 3, 5-ая схема соединения |
Серии вентиляторов SVR-F-M
|
||||
 |
 |
 |
 |
 |
|
CL – низконапорные для перемещения чистого воздуха |
СH – высоконапорные для перемещения чистого воздуха | SD – для перемещения загрязненного воздуха | VD – для перемещения грязного воздуха | MC – для пневмотранспорта |
Основные схемы соединения
- непосредственный привод через вал электродвигателя, на котором устанавливается рабочее колесо;
- привод осуществляется от вала электродвигателя на вал вентилятора через муфту. Вал вентилятора устанавливается на двух подшипниках качения;
- привод осуществляется от вала электродвигателя на вал вентилятора через ременную передачу.
Вентиляторы имеют сертификат соответствия для перемещения взрывоопасных газовоздушных сред, отнесенных к подгруппам IIA, IIB, IIC. Уровень взрывозащиты, подгруппа оборудования и температурный класс вентиляторов в сборе определяются в соответствии с маркировкой взрывозащиты применяемого электродвигателя. Комплектуются электродвигателями импортного (Siemens, BARTEC, WEG и т.д.) и отечественного («ВЭМЗ», «ЭЛДИН», «Уралэлектро» и т.д) производства.
Могут быть изготовлены с применением различных видов покраски, от стандартного покрытия из полиэфирного порошка Qualicoat, до специального порошкового покрытия на матовой черной силиконовой основе Hotblack. По умолчанию вентиляторы окрашиваются в RAL 9005 Jet Black, под заказ в любой цвет из каталога RAL.
В зависимости от поставленной задачи вентиляторы производятся из различных видов сталей. Это может быть коррозионностойкое исполнение из нержавеющей стали, как всего вентилятора с рамой, так и лишь его проточной части. Для решения специальных задач могут быть использованы износостойкие стали типа Creusabro, Hardоx, легированная сталь типа Corten.
Дополнительная комплектация
тепло-шумоизолирующий корпус, гибкие вставки, виброизоляторы, лючки для обслуживания, дренажные патрубки, шумоглушители, решетки и защитные сетки, воздушные клапаны, направляющий аппарат.
