Монтажные стаканы SVR-B

Монтажные стаканы предназначены для удобства монтажа крышных и осевых вентиляторов на любых типах кровли жилых, общественных и промышленных зданий. Могут быть использованы на скатных кровлях, в том числе, на мягких кровлях типа «слоеный пирог», с предустановленными балками для крепления опорных направляющих стакана.

1	2	3
Производятся в 13-ти типоразмерах	Исполнение для плоской и скатной кровли	Модели без теплоизоляции, с теплоизоляцией 50 мм, 100 мм
4	5	6
Негорючий тепло- шумоизоляционный наполнитель	С обслуживаемым встроенным приводным клапаном	Со встроенным обратным клапаном VO, VI
7	8	9
Коррозионностойкое, эстетическое исполнение для цветных кровель	Предустановленные резьбовые гайки для удобного монтажа воздуховодов	Исполнение для вентиляторов крышных, крышных ДУ, осевых

Варианты исполнения стаканов для плоской кровли:

с открытой проточной частью;
с обратным клапаном VI (приток);
с обратным клапаном VO (вытяжка);
обслуживаемый с приводным клапаном.

Варианты исполнения стаканов для скатной кровли:

с открытой проточной частью;
с обратным клапаном VI (приток);
с обратным клапаном VO (вытяжка);
обслуживаемый с приводным клапаном.

Они представляют собой конструкцию, состоящую из сварной рамы и внешней облицовки, выполненной из оцинкованной или нержавеющей стали. Модели с теплозвукоизоляционными стенками толщиной 50 или

100 мм (УХЛ1) заполнены спрессованным негорючим базальтовым волокном, которое не впитывает влагу и защищает проточную часть стакана от образования конденсата.

Изготавливаются со встроенными обратными клапанами гравитационного типа модели S в исполнениях VI (приток) и VO (вытяжка).

Разработаны эксклюзивные обслуживаемые стаканы со встроенными приводными регулирующими клапанами модели H и HW (с обогревом) с уникальной возможностью извлечения клапана для его обслуживания, ремонта или замены комплектующих.

Для скатных кровель предусмотрены опорные направляющие с возможностью регулирования угла установки (от 0° до 30°) на жесткое основание каркаса кровли. Для регионов с большой снеговой нагрузкой возможно изготовление стаканов увеличенной высоты по ID.

Стаканы с открытой проточной частью используются в системах естественной вентиляции не требующей прерывания потока воздуха посредством клапана. Идеально подходят для установки дефлектора либо зонта для защиты открытого стакана от атмосферных осадков. Для установки вентилятора рекомендуется оснащение встроенным обратным или регулирующим клапаном.

В конструкцию стакана с обратными клапанами встроены обратные клапаны модели S в исполнениях VI (приток) либо VO (вытяжка). Подходят для установки вентиляторов на кровле зданий и сооружений с низкой степенью влажности в зимний период. Рекомендуется установка поддонов для сбора конденсата.

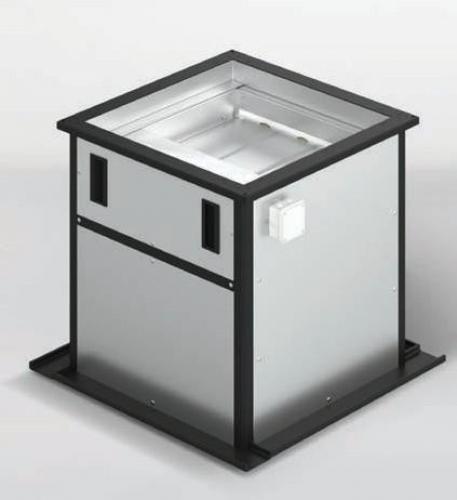

Полностью обслуживаемые стаканы с приводным клапаном позволяют производить регулировку тяг, замену привода, использовать съемную панель для инспекции проточной части системы непосредственно на объекте без демонтажа вентилятора. Встроенные клапаны моделей H и HW (с обогревом), увеличенная толщина стенки до 100мм позволяют эксплуатировать стаканы в суровых условиях при низких температурах окружающего воздуха. Система специальных уплотнителей обеспечивает герметичность стакана в закрытом состоянии.
