Чиллер CTX CH SP4H22 с холодопроизводительностью 332 кВт

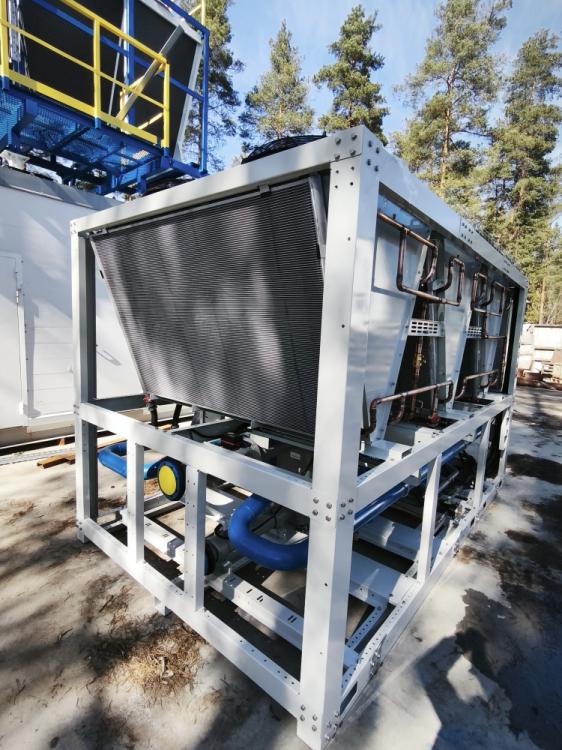

Чиллер модульного исполнения на общей металлической раме с режимом «free-cooling» - функцией свободного охлаждения, позволяющей в зимний период (до -30 °С) не использовать компрессоры.

Технические характеристики

Тип хладагента	R410A
Холодопроизводительность	332 кВт

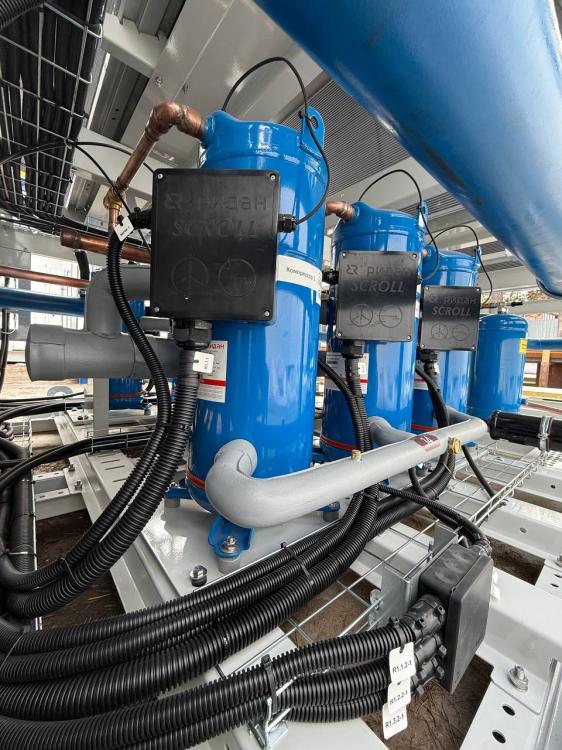

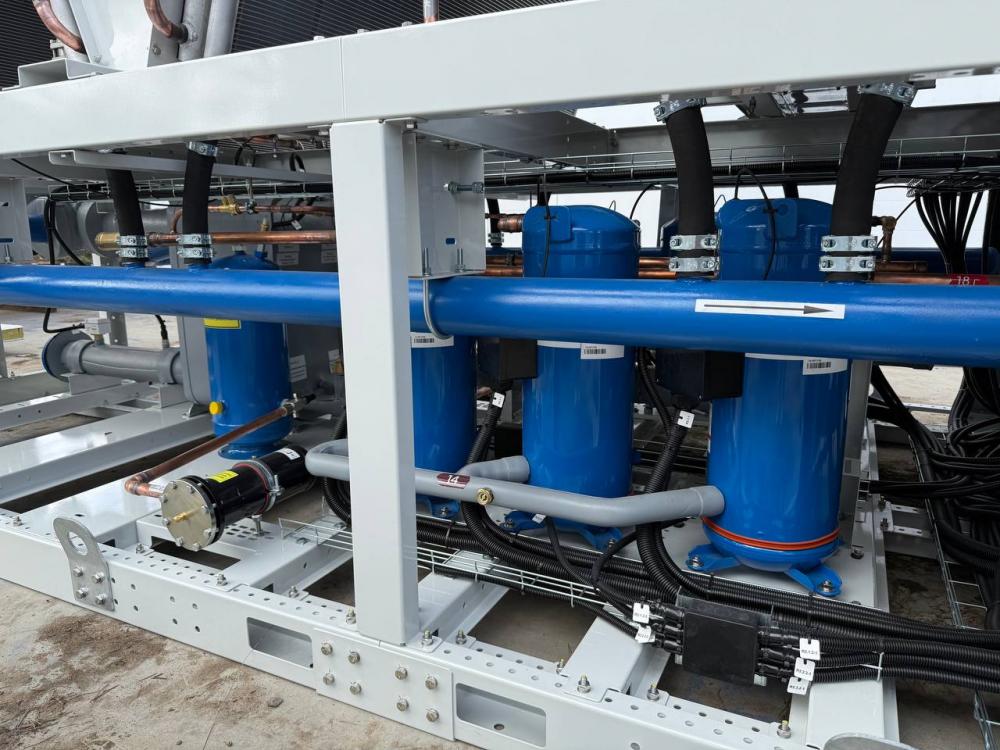

Кол-во компрессоров	6
Кол-во ступеней производительности	6
Кол-во холодильных контуров	2
Тип гликоля	этилен 40%
Температура воды (раствора) на выходе	4 ℃
Температура воды (раствора) на входе	9 ℃
Температура работы чиллера	-30...+40 ℃

Дополнительно, по требованию Заказчика, были изготовлены и поставлены гидромодуль и теплообменники (4шт).

Гидромодуль

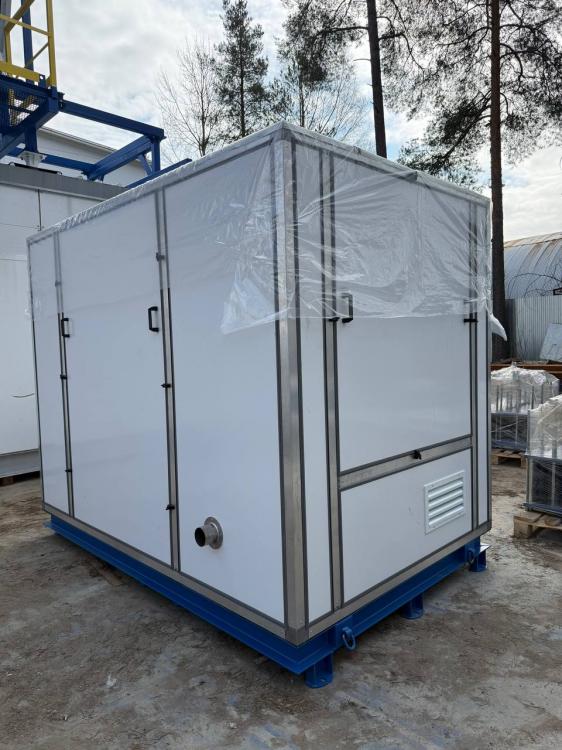

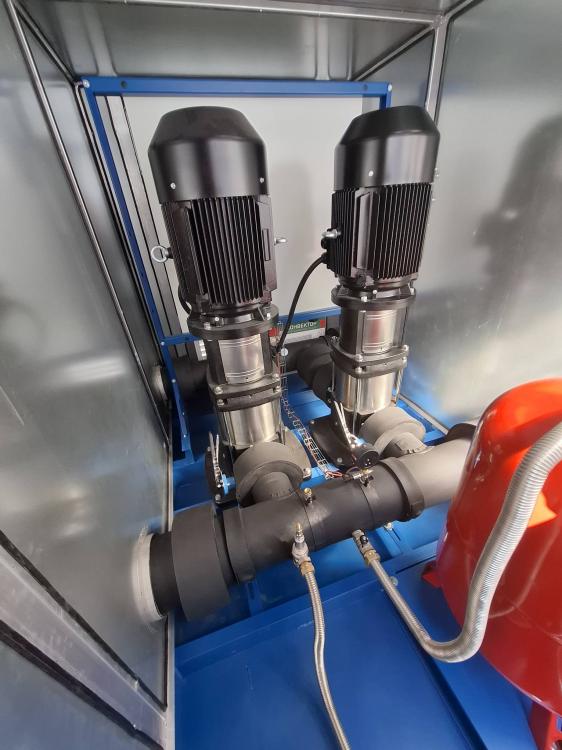

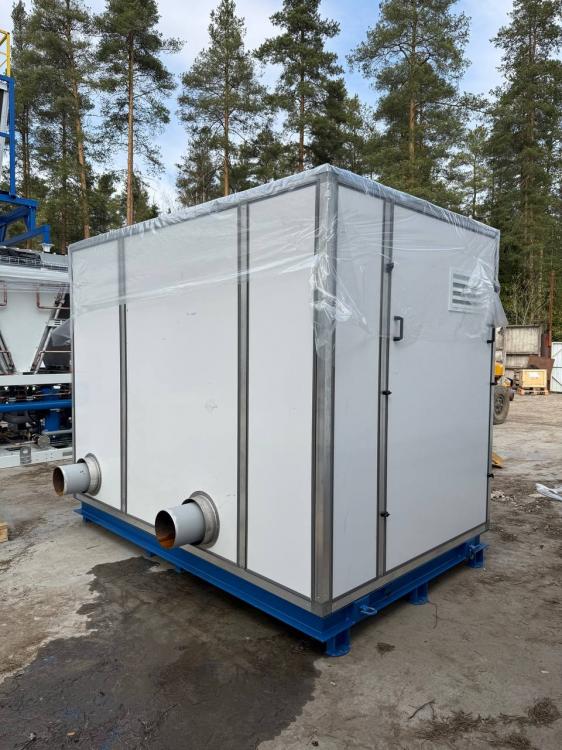

Отдельно стоящий гидромодуль наружного исполнения, выполненный в блок-боксе с обогревом и тепловой изоляцией, предназначен для осуществления циркуляции рабочей среды.

Технические характеристики

Расход	50…200 м3/ч
Напор	20-25 м
Перемещаемая среда	этиленгликоль 40%

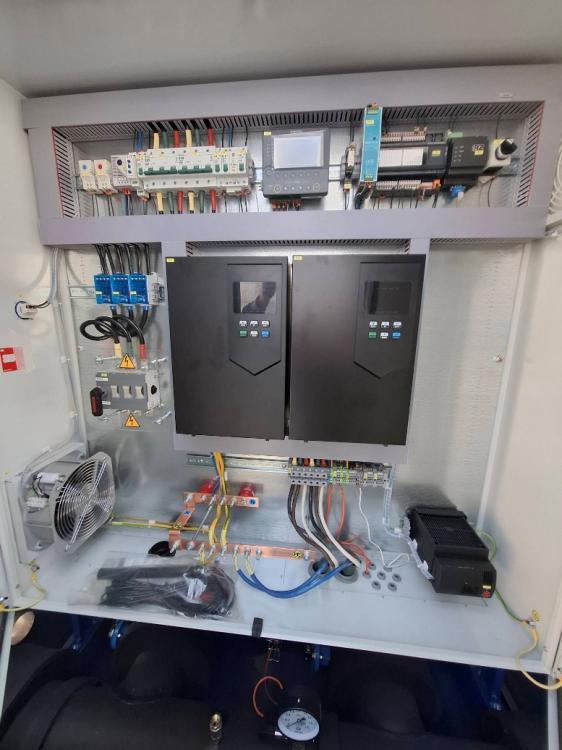

Оснащение станцией управления насосами с частотным преобразователем	имеется
Оснащение расширительным баком	имеется

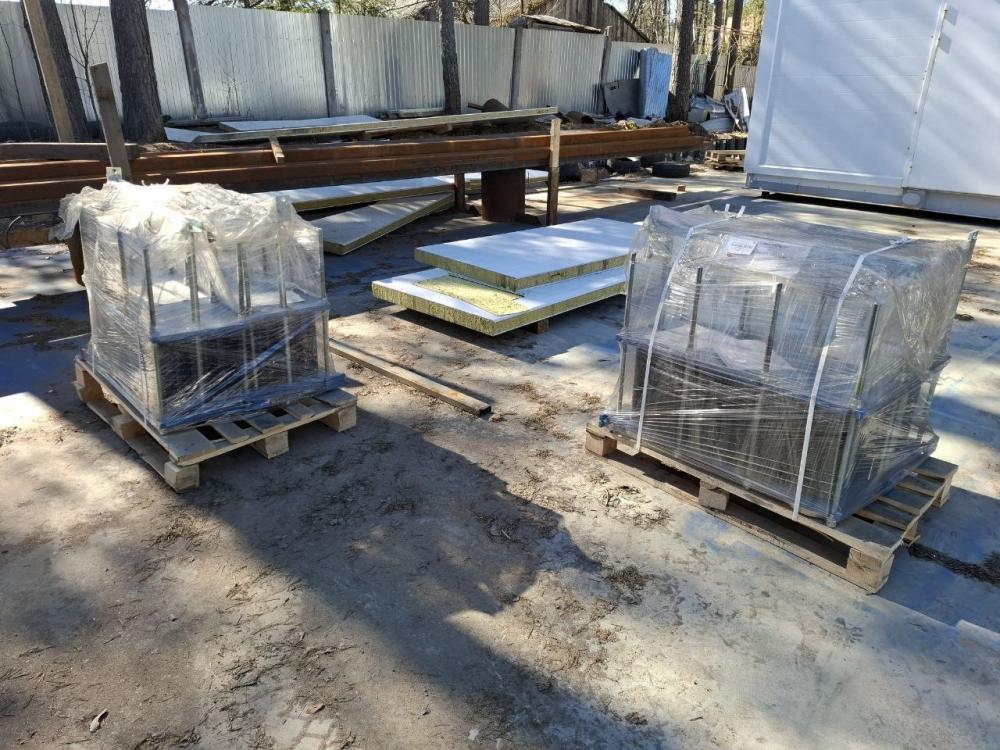

Теплообменник пластинчатый (4шт)

Технические характеристики

Рабочая среда на греющей стороне	электролит
Рабочая среда на нагреваемой стороне	этиленгликоль 40%
Тип пластин	0,5 мм. Titan
Тип прокладок	EPDM
Тип присоединения	фланец Ду 65

Заказчик: Предприятие ГК "Ростех"
